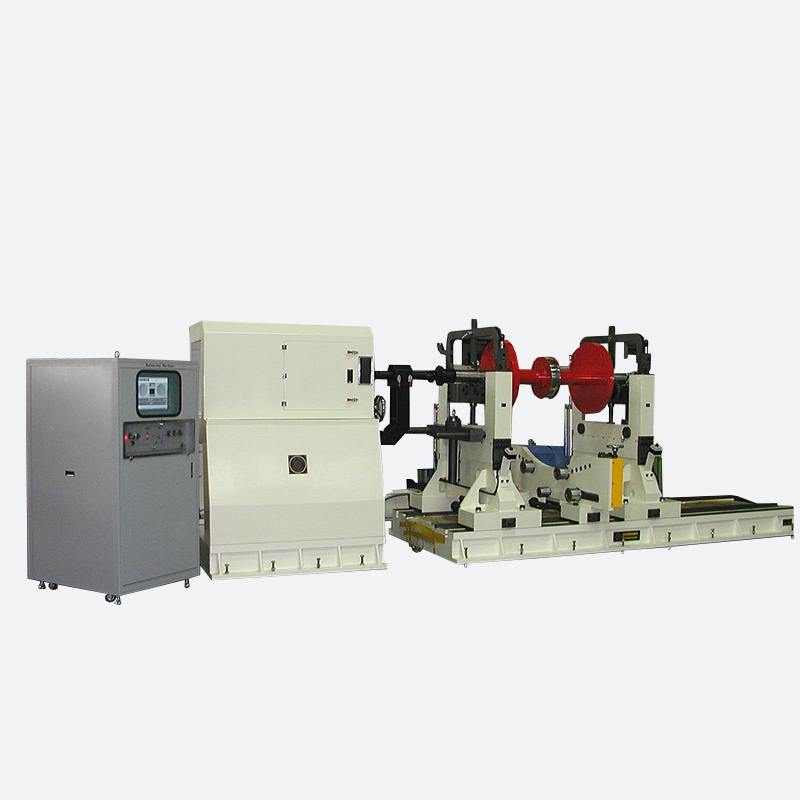

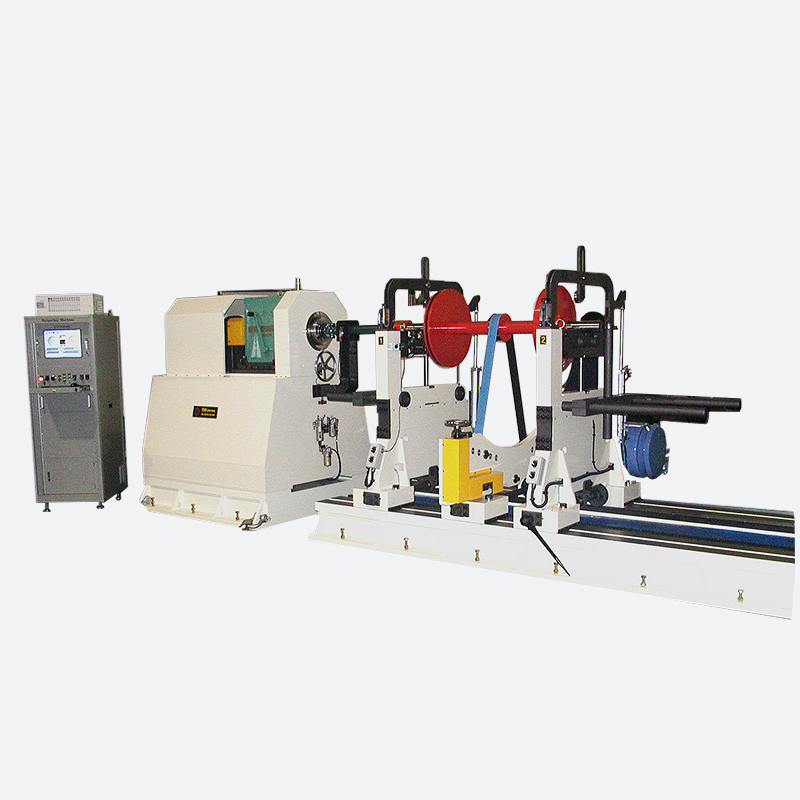

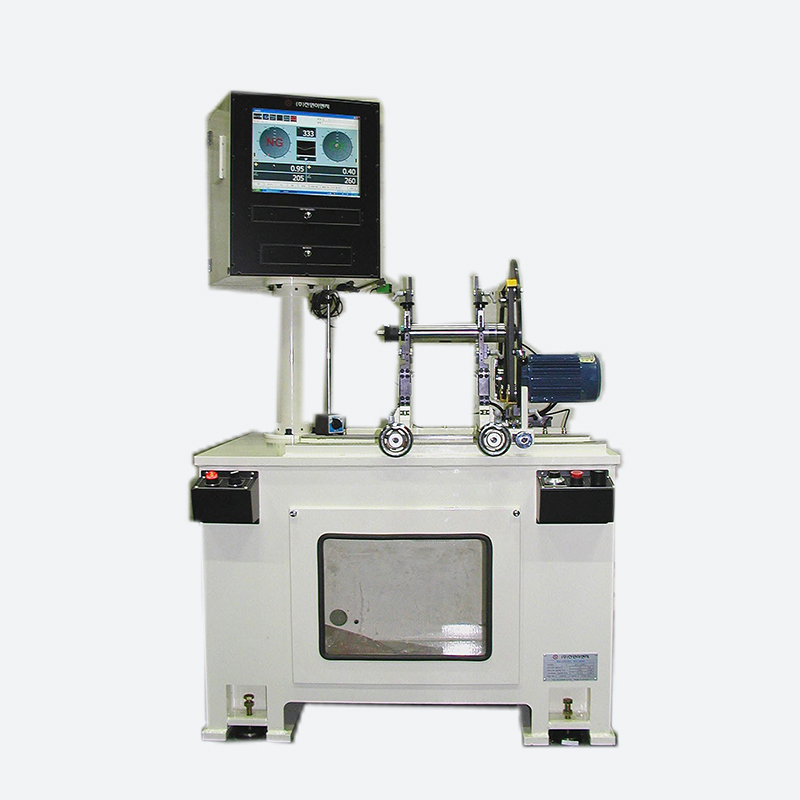

수평형 (Horizental Type)
- 제품이 수평형으로 장착되고 1면 또는 2면 수정에 적합하며, 소형에서부터 대형제품에 이르기까지 다양하게 선택할 수 있는 범용 기계
- 주변 Option 장치를 장착할 수는 있으나 어려움이 있음
- 제품의 장착, 탈착의 시간이 소요되는 것이 단점
- 용도 : 발전기, 전동기, 터어빈, 터보챠져, 각종 롤러, 보빈, 송풍기팬, 원심분리기, 스핀들, 연마자석, 기타
Technical Data
MODEL | JH | 1 | 5 | 10 | 50 | 100 | 250 | |
Maximum gross weight of the product | kg | 1 | 5 | 10 | 50 | 100 | 250 | |
Max Diameter of Rotor | mm | 3~15 | 5~30 | 5~50 | 10~70 | 10~100 | 20~120 | |
Motor capacity | kw | 0.2 | 0.2 | 0.4 | 0.75 | 2.2 | 3.7 | |
Maximum number of revolutions | rpm | 3,000 | 2,500 | 2,000 | 1,800 | 1,600 | 1,600 | |
Mechanical minimum sensitivity | gram | 0.02 | 0.05 | 0.1 | 0.1 | 0.5 | 0.5 | |
Shaft Drive | Max Diameter | mm | 300 | 500 | 700 | 1,000 | 1,200 | |
Distance between bearings | mm | 50~600 | 50~800 | 50~1,000 | 100~1,200 | 200~1,500 | ||
Standard bed | mm | 300x1,000 | 400x1,200 | 400x1,500 | 550x2,000 | 600x2,500 | ||
Belt Drive | Max diameter | mm | 100 | 200 | 300 | 400 | 500 | 600 |
Distance between bearings | mm | 50~400 | 50~500 | 100~700 | 100~900 | 200~1,200 | 200~1,600 | |
Standard bed | mm | 300x1000 | 300x600 | 800x1,000 | 800x1,200 | 550x1,500 | 600x2,000 |
Power transmission system
It is a drive unit of the specimen and has a torque sufficient for smooth starting and operation. It uses a variable speed motor (DC or Inverter) for soft start and arbitrary rotation number selection. Shaft drives and belt drives are available.

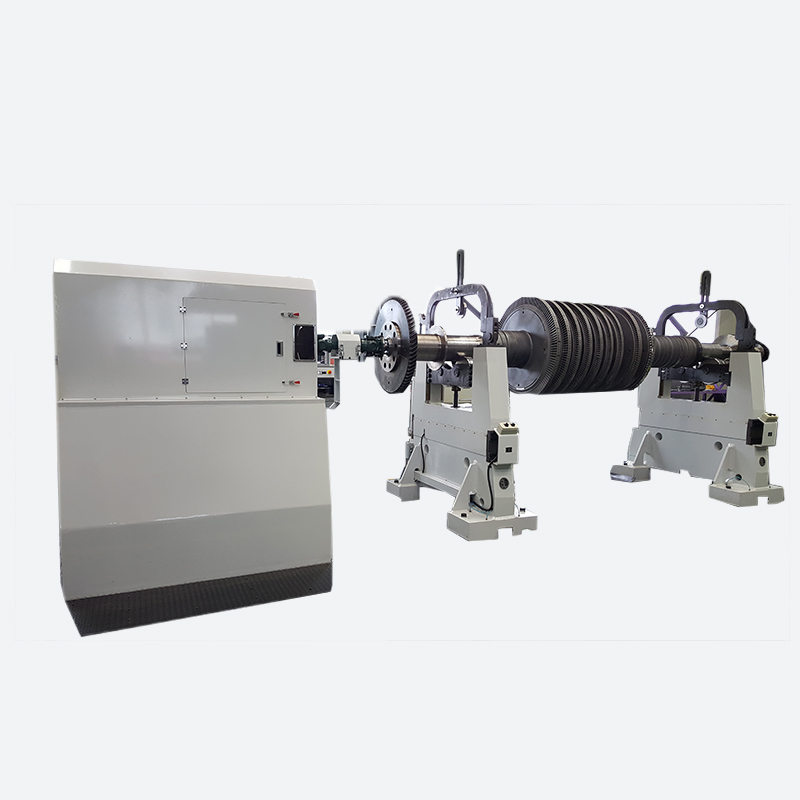

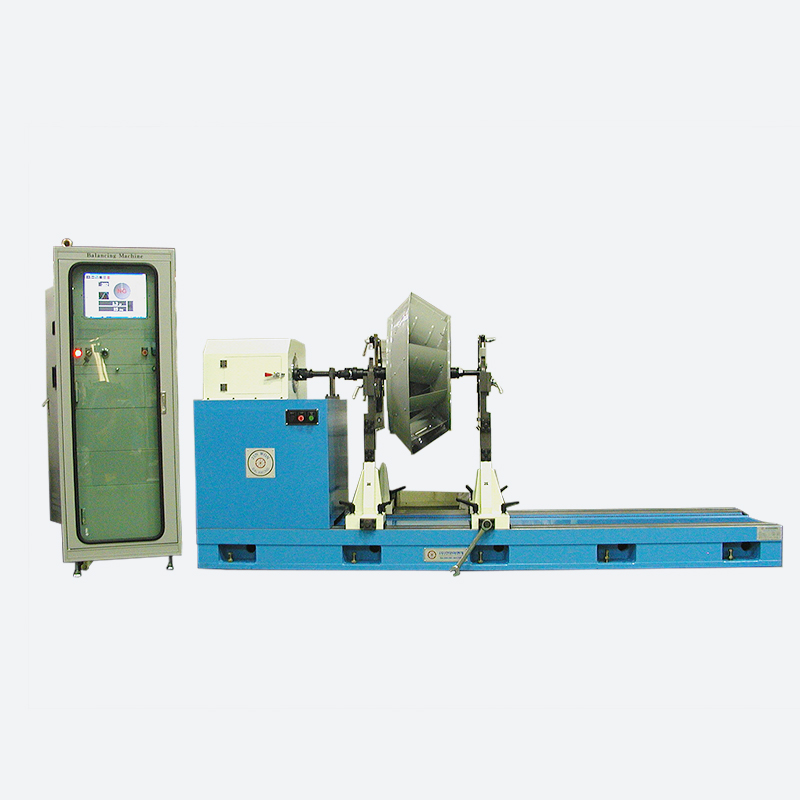

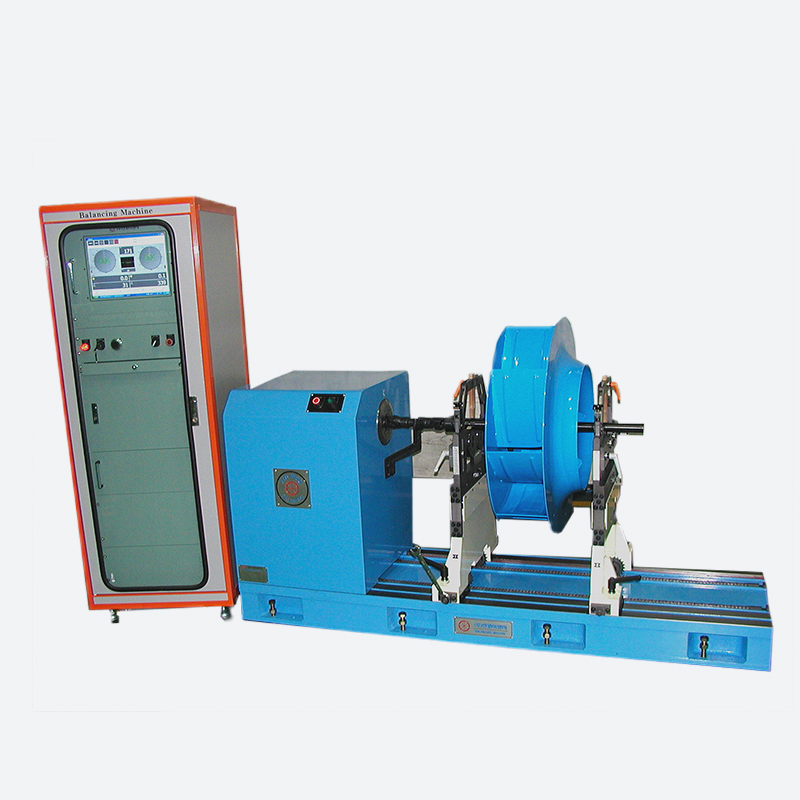

Shaft Drive
![](/wp-content/uploads/2018/06/hori_icon1.jpg)
Shaft Drive
![](/wp-content/uploads/2018/07/hori_icon1_2.jpg)
시험체의 구동장치로써 원활한 기동 및 운전에 충분한 Torque를 가지며, Soft Start 및 임의의 회전수 선택을 위한 무단변속 Motor(DC 또는 Inverter)를 사용한다.
Belt 구동이 불가능한 경우에 적용된다.

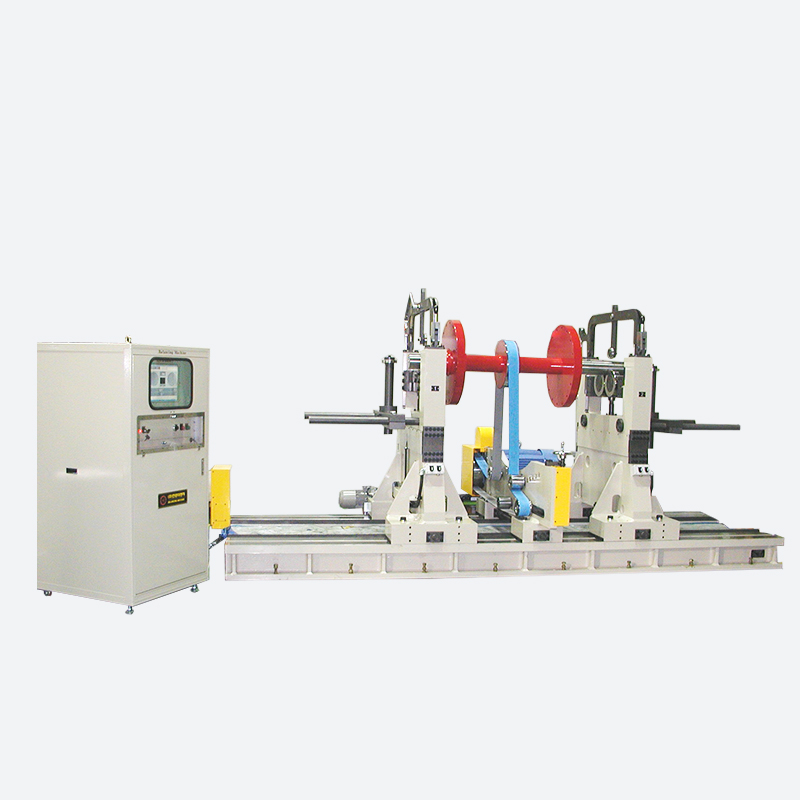

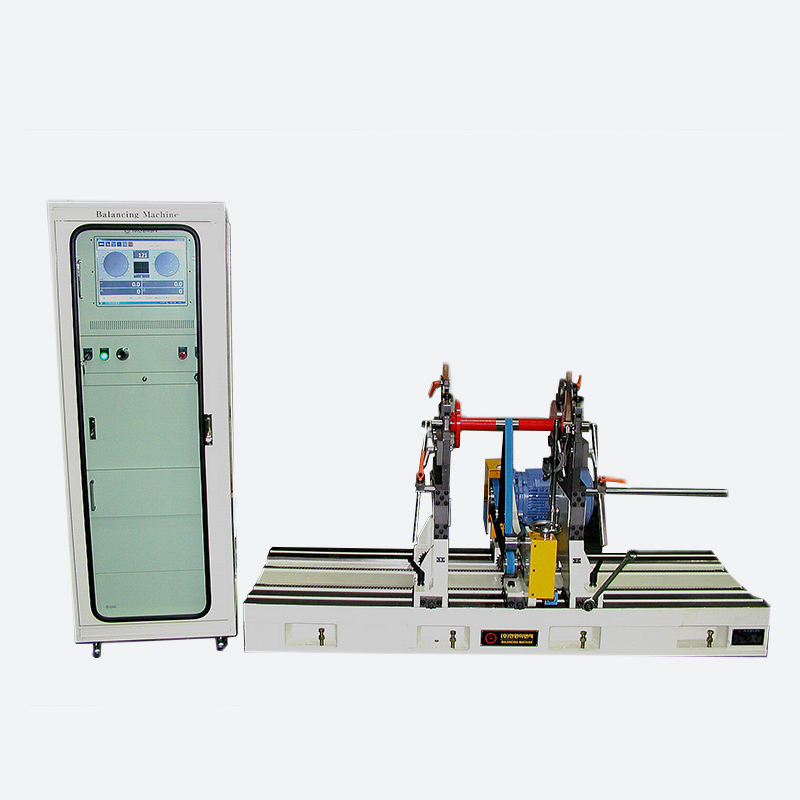

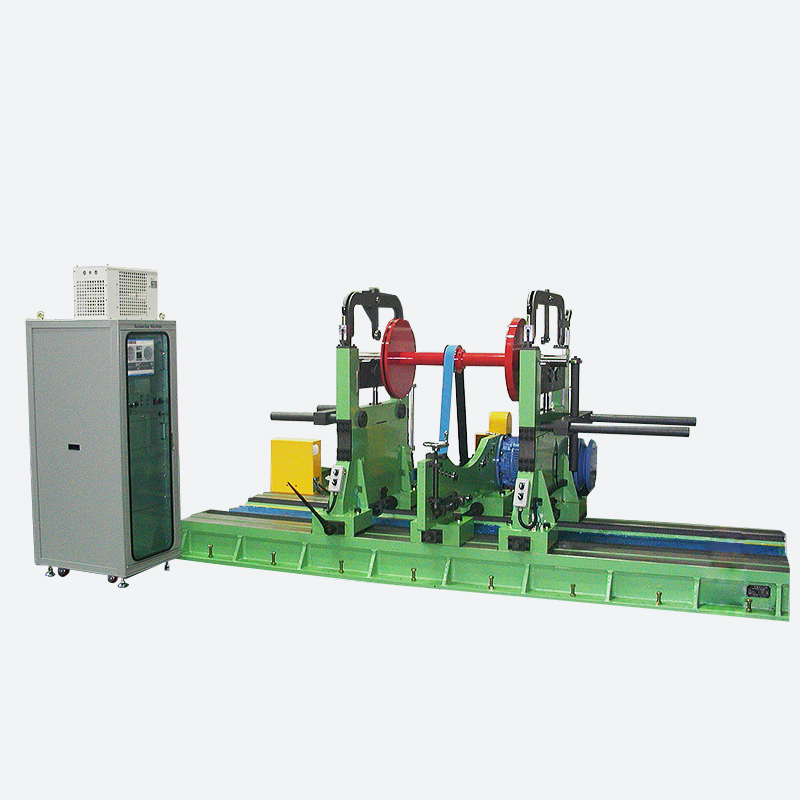

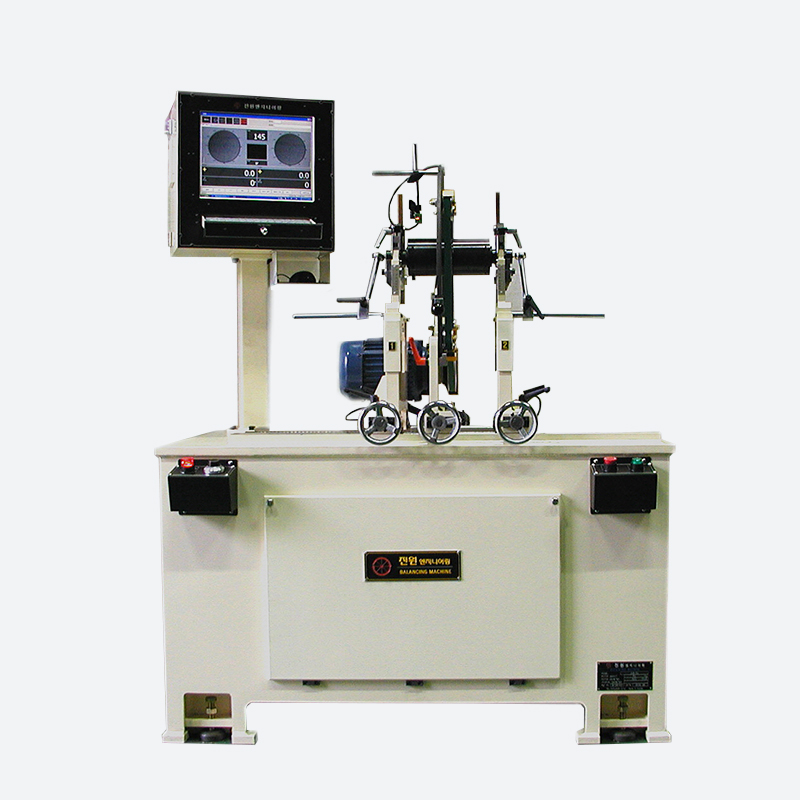

Belt Drive
시험체의 장착과 탈착이 편리하고, Balancing의 정도를 높일 수 있는 구조이다.
![](/wp-content/uploads/2018/06/hori_icon2.jpg)

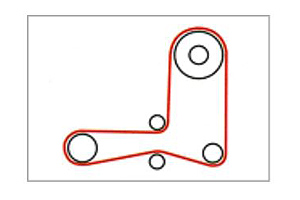

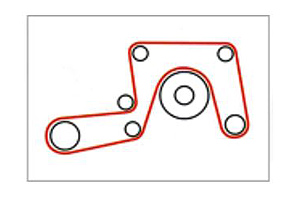

Under Slung
제품직경이 큰 경우에 적용
대형중량물 또는 중량물에 적용
대형중량물 또는 중량물에 적용
![](/wp-content/uploads/2018/06/hori_icon3.jpg)

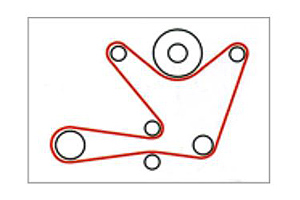

Over Slung
제품직경이 작고 장·탈착이 간편하다.
중량물에 적용
중량물에 적용
![](/wp-content/uploads/2018/06/hori_icon4.jpg)
Tangential
제품의 장·탈착이 편리하다.
경량물에 적용
경량물에 적용

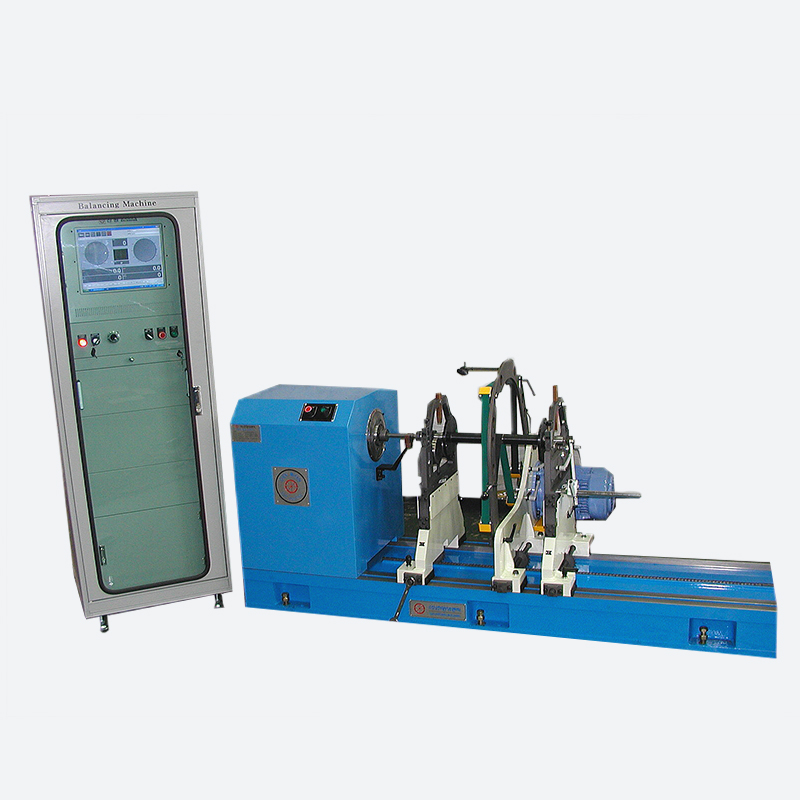

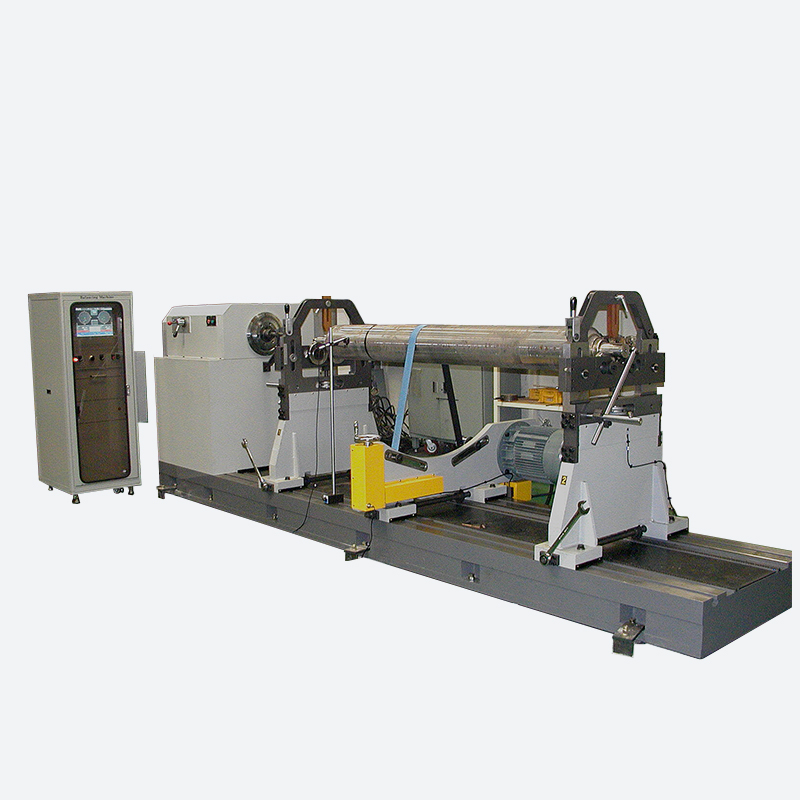

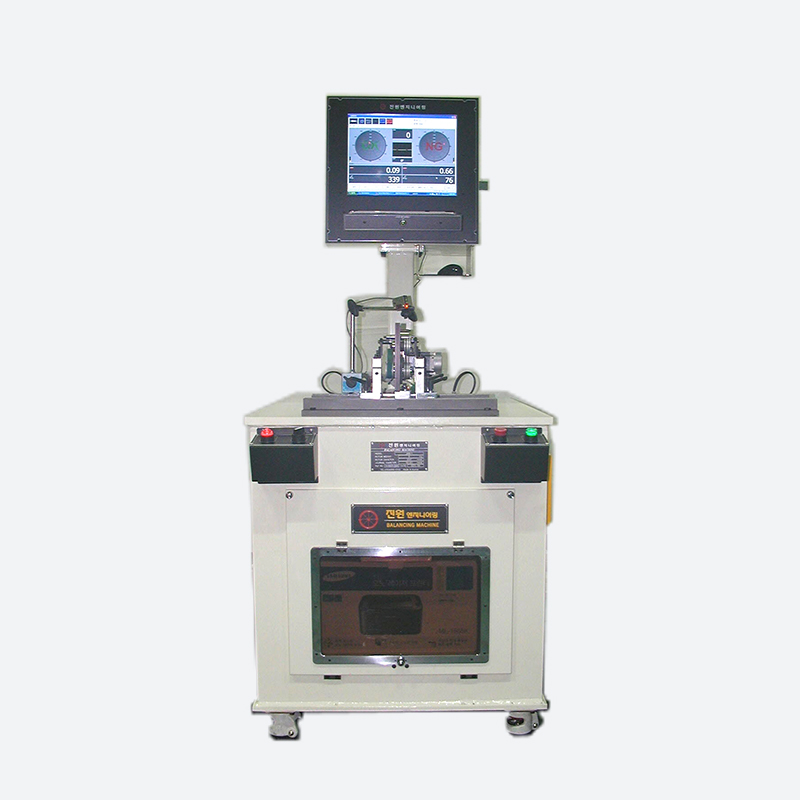

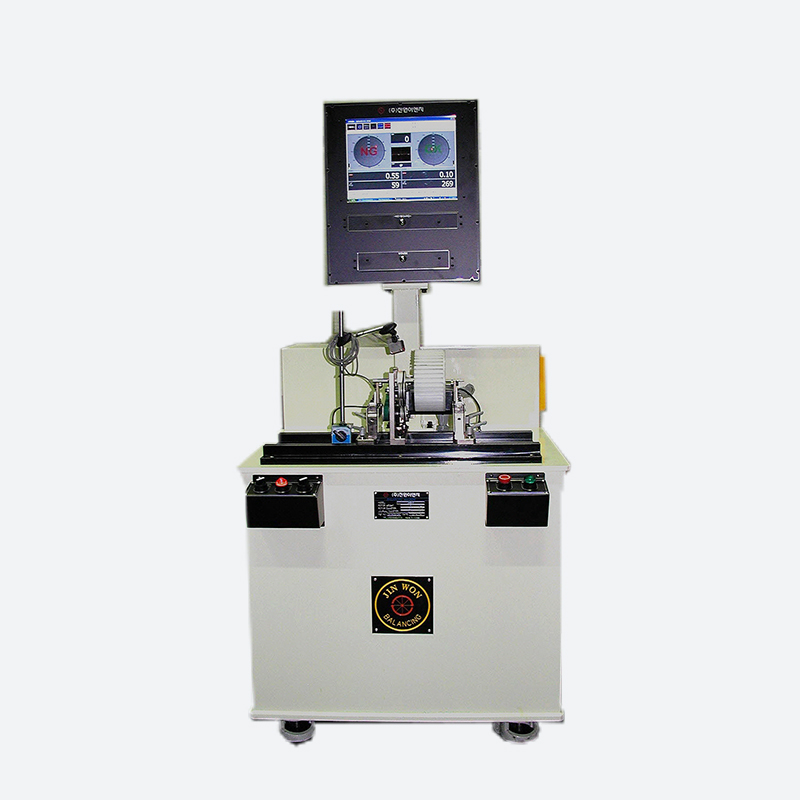

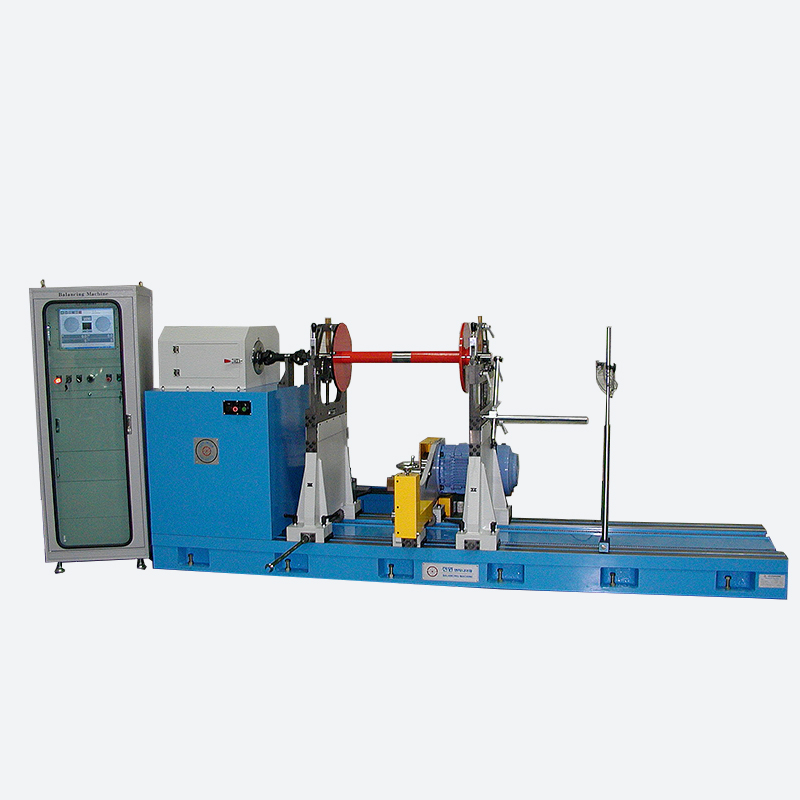

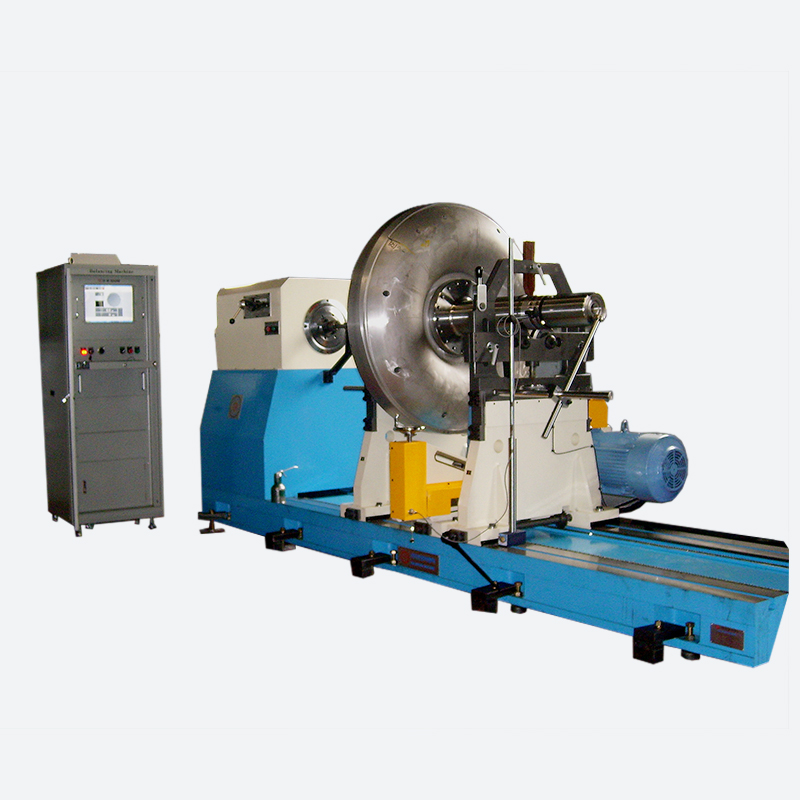

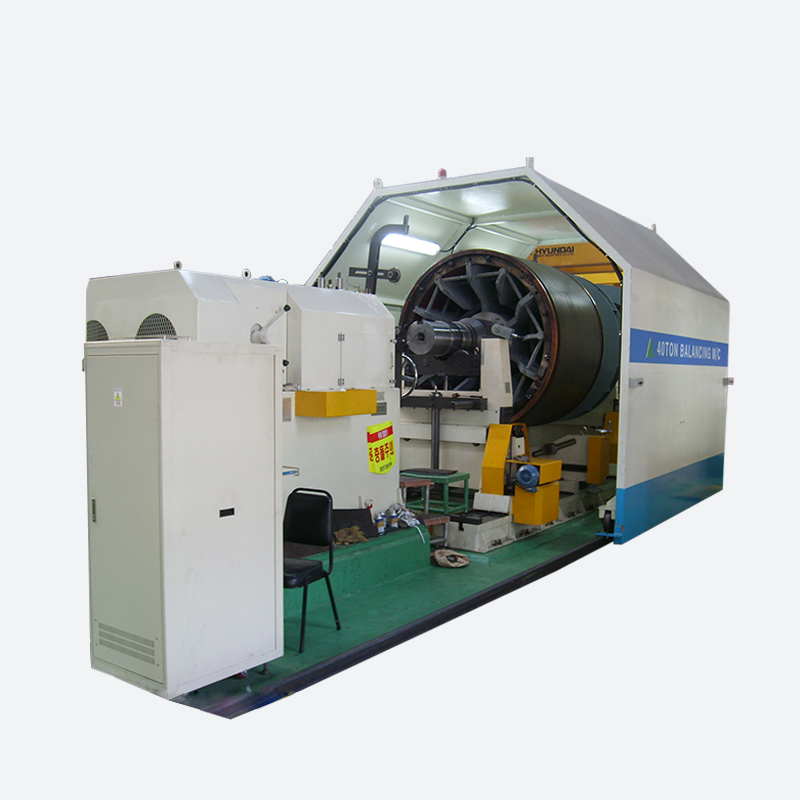

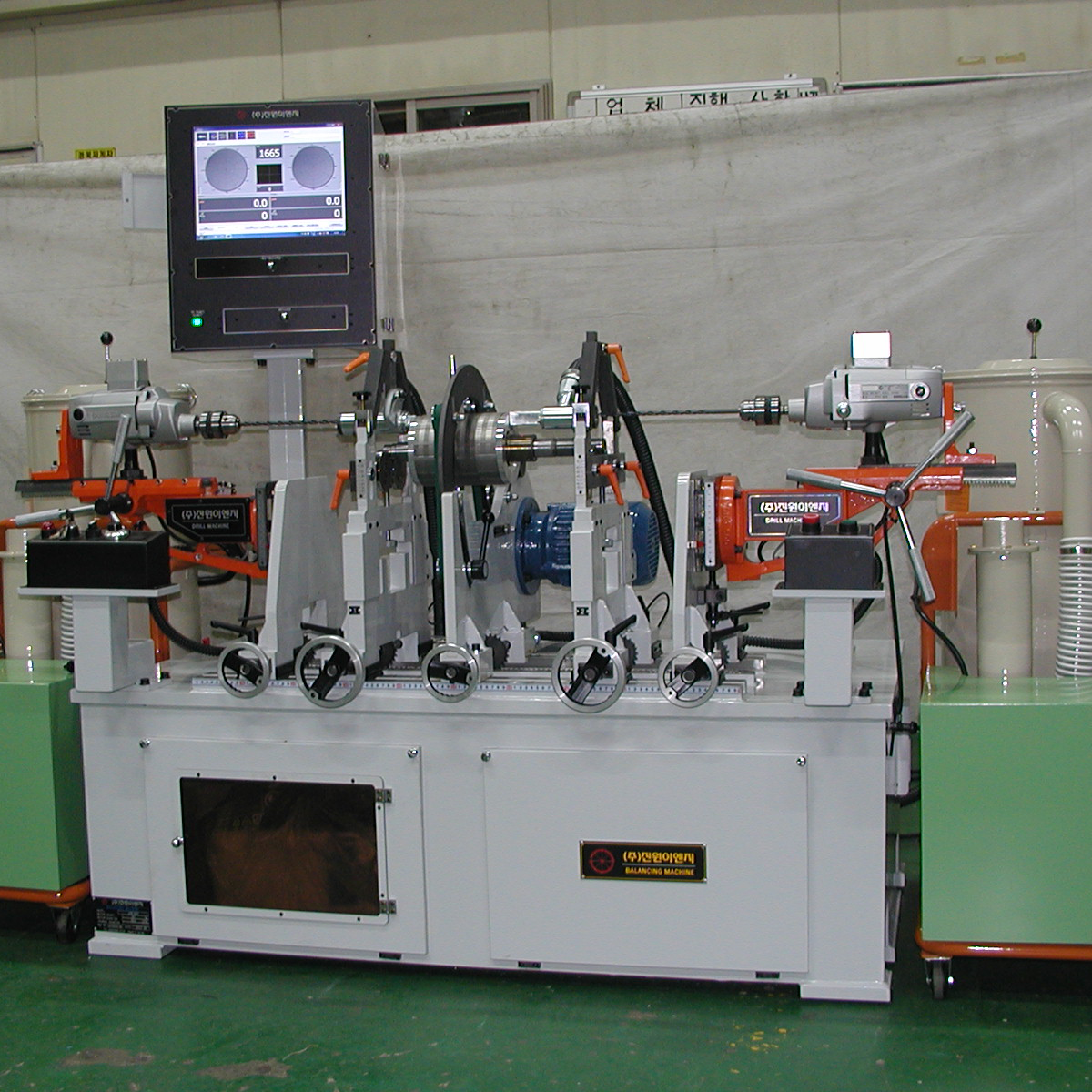

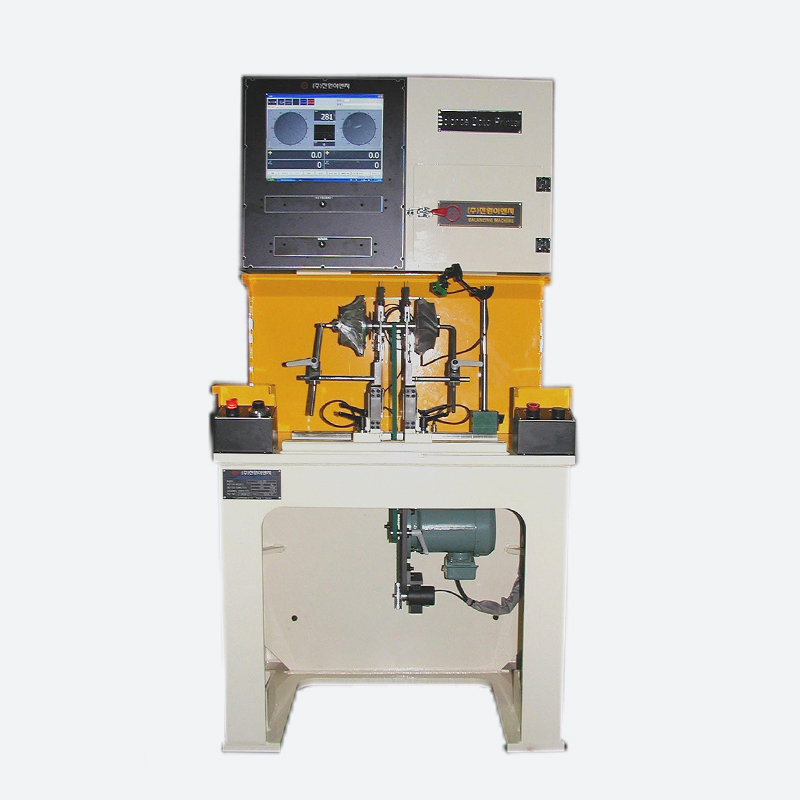

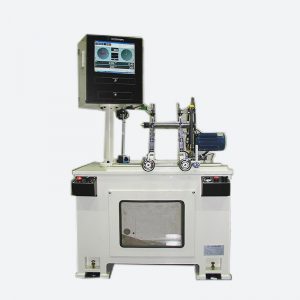

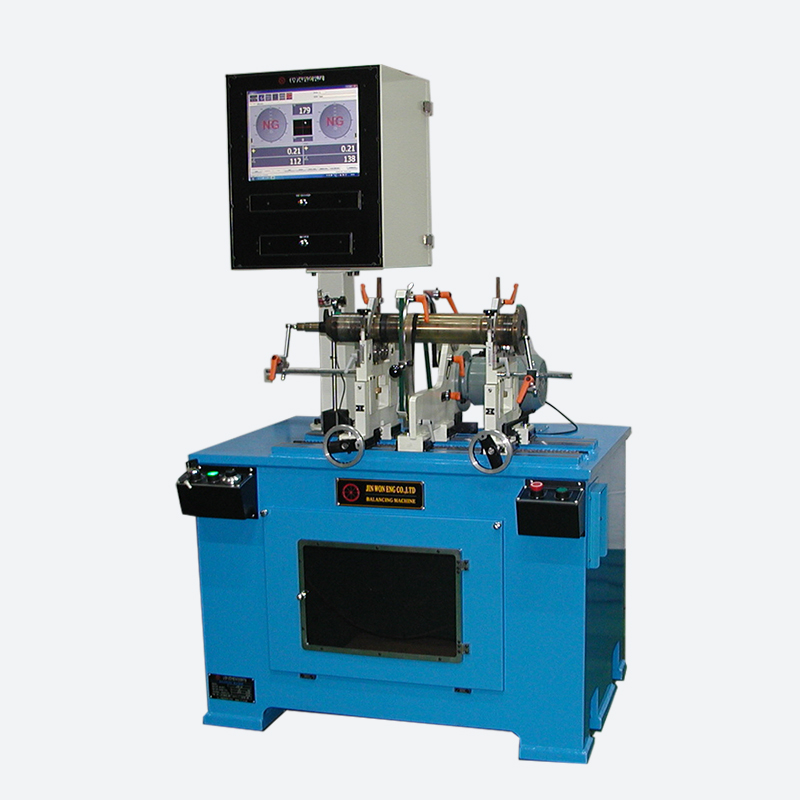

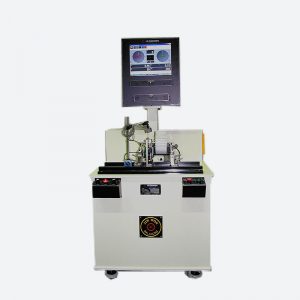

Product List
JHU-5T | JHB-5T / JHU-3T / JHU-2T | JHS-2T | JHB-2T / JHU-1T | JHS-1T | JHB-1T / JHU-500 | JHS-500 / JHU-250 | JHS-250 | JHB-250 / JHS-100 | JHB-100 / JHU-50 | JHB-50 / JHS-10 | JHB-10 / JHB-5 / JHS-3 | JHB-3 / JHB-1 | JHB-1D
500 | 1T | 2T | 3T | 5T | 10T | 20T | 40T |
500 | 1,000 | 2,000 | 3,000 | 5,000 | 10,000 | 20,000 | 40,000 |
20~130 | 30~150 | 30~180 | 30~200 | 50~250 | 50~300 | 50~300 | 50~300 |
5.5 | 7.5 | 11 | 15 | 0.4 | 0.75 | 2.2 | 3.7 |
1,400 | 1,200 | 1,200 | 900 | 900 | 700 | 700 | 700 |
0.5 | 0.5 | 0.75 | 0.75 | 1.0 | 2.0 | 3.0 | 3.0 |
1,300 | 1,500 | 1,800 | 2,000 | 2,000 | 2,400 | 2,700 | 3,000 |
200~1,500 | 300~1,500 | 300~2,000 | 300~2,200 | 300~2,500 | 400~3,000 | 400~3,000 | 400~3,000 |
700X2,500 | 800X3,000 | 800X3,400 | 900X4,000 | 1,000X4,500 | 1,400X5,000 | 1,600X5,000 | 1,900X5,000 |
700 | 800 | 1,000 | 1,200 | 1,200 | 1,500 | 1,800 | 2,000 |
300~1,600 | 400~2,000 | 400~2,500 | 400~3,000 | 400~3,500 | 500~3,800 | 500~3,800 | 500~3,800 |
700X2,000 | 800X2,500 | 800X3,000 | 900X3,500 | 1,000X4,000 | 1,400X4,500 | 1,600X4,500 | 1,900X4,500 |
